Altium Designer: 大面积铺铜管理

铺铜管理主要就是批量处理多处铺铜。

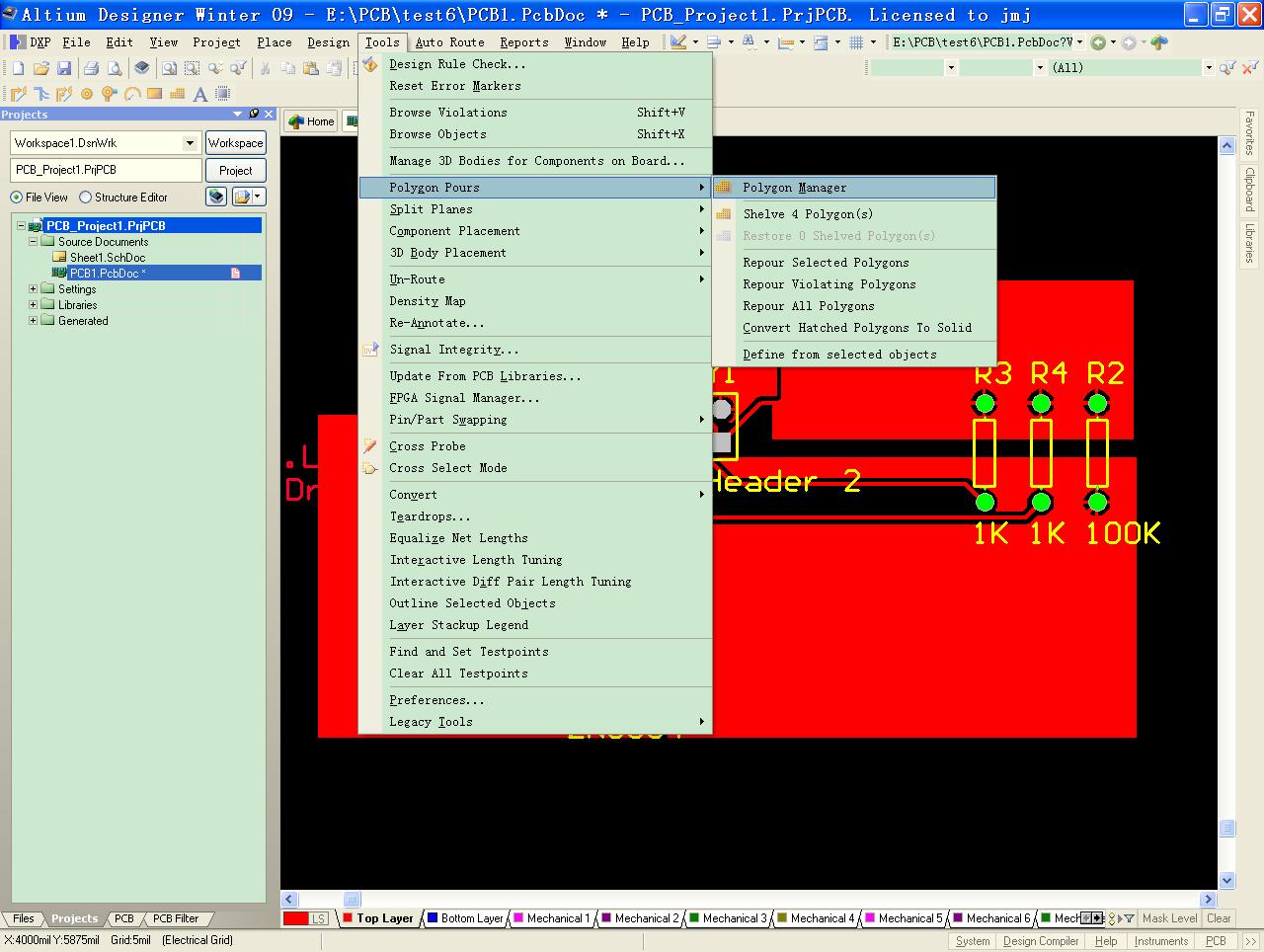

1，打开PCB界面，Tools==>Polygon Pours

在这里Polygon Manager是铺铜管理，

Shelve XX Polygon(s)是隐藏/显示铺铜，

再下面我主要使用Repour All Polygons, 重置所有铺铜。

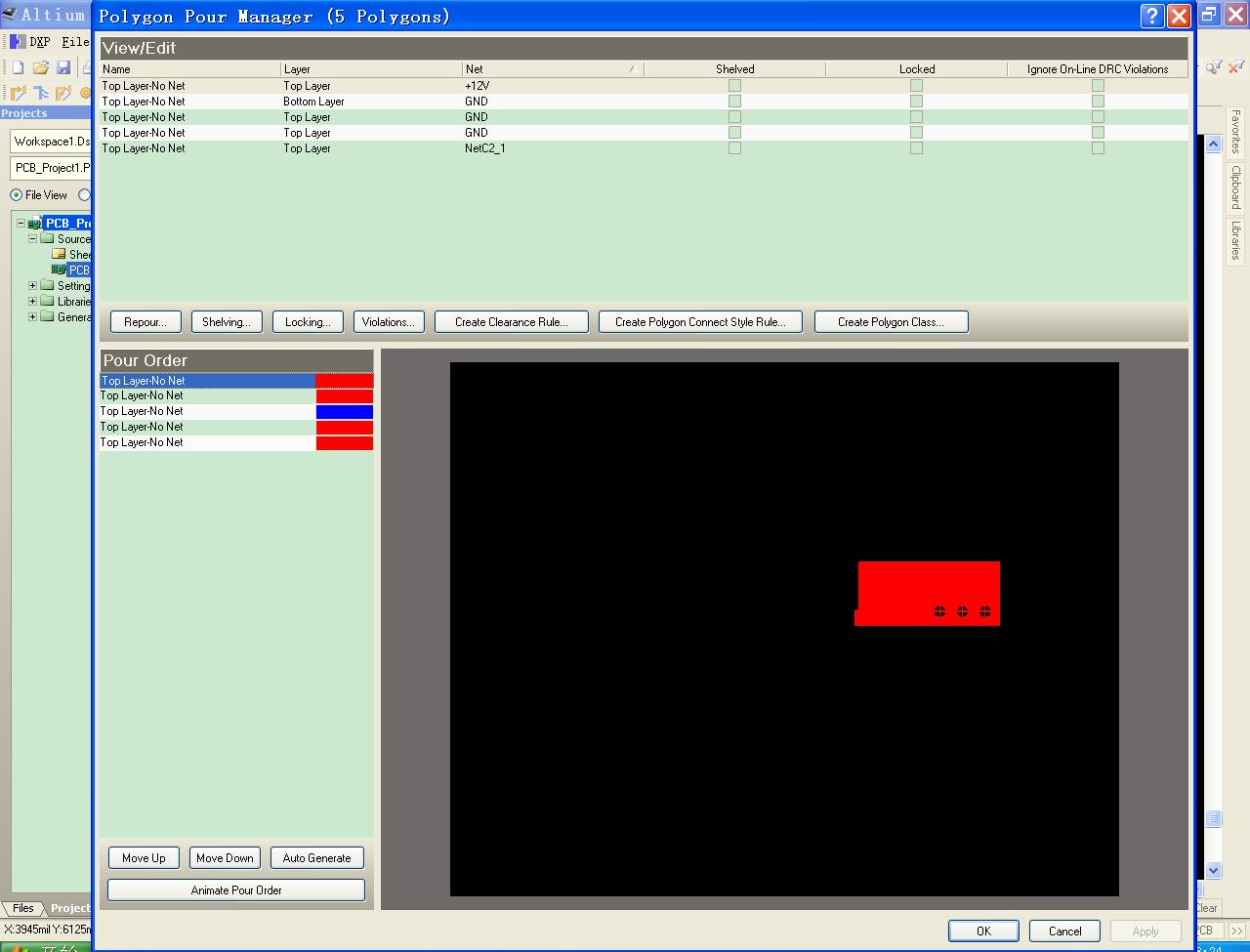

点击Polygon Manager打开铺铜管理对话框。

2，在铺铜管理中，我们知道，后铺的铜会自动让开之前铺好的铜，因此，制定好铺铜先后顺序，就可以铺出自己想要的效果。批量铺铜的先后原则在Pour Order中显示，最上面的最先铺铜，也就是优先级最高，第一个显示完整形状，以下的依次向上面的让位。我一般是VCC优先级最高，毕竟需要铺VCC的地方少，并且很少两个VCC相互冲突的，然后是GND优先级最低，其余的网络在中间。排序的时候按View Edit选择网络，再在Pour Order中Move Up或者Move Down即可。
